3.5 inch

Zoom

产　品:	*KD035WVFPD122-C047A 3.5寸 480800, ST7701S, 3SPI+RGB接口IPS全视角, 液晶显示模块, 电容触摸屏**
型　号:	KD035WVFPD122-C047A
简　介:	3.5寸IPS 高对比度,，全视角分辨率: 480*800 常备库存，永不停产
价　格:
库　存:
制造商:
经销商:
产　地:

详细资料

KD035WVFPD122-C047A 规格书

1. 模块名块：3.5寸 480*800, ST7701S, MIPI接口IPS全视角, 液晶显示模块, 电容触摸屏

2. 型号：KD035WVFPD122-C047A

3. 同类型型号:

4. 是否带触摸：是

5. 显示模式：IPS

6. 显示色彩：16.7M

7. 分辨率: 480*800

8. 点距：0.0945 (H) x 0.0945 (V)

9. 视角：全视角

10. 控制IC：ST7701S

11. 显示类型：全透型，常黑

12. 外形尺寸: 60.16*96.3*4.46mm

13. 可视面积：

14. 点阵区面积：45.36*75.60mm

15. 亮度：380cd/m2

16. 对比度：650

17. 接口类型:3SPI+RGB接口

18. 引脚数：20

19. 引脚距离：0.5mm

20. 连接类型: plugging 插接型

21. 工作电压：3.3V

22. 背光灯颜色及类型: 白色LED背光

23. 背光电路：7 LED 串联

If=15-20mA, Vf =21V

24. 使用寿命：50000h

电容屏参数：

25.工作原理：投射式电容

26.透光率：≥85%

27.雾度值：≤3%

28.硬度：≥6H

29.通道数：

30.同时触点：5点

31.结构：G+G

32.外形尺寸：60.16*96.3*4.46mm

33.可视面积：45.96*76.2 mm

34.驱动IC：FT5436

35.接口：I2C

36.连接类型：插接型

37.引脚数：8pin

38.Pin距：0.5 mm

39.支持系统：Linux，Android

40.工作电压：DC3.3V

41.工作温度：-20----70°C

42.储存温度：-30----80°C

43.质量体系认证：ISO9001 ISO13485 IATF16949

44.产品认证：RoHS

样品(1---30 PCS) 立即
31---100 PCS 1 星期
101---500 PCS 1--2星期
501---1000 PCS 2--5星期
1001---5000 PCS 3--5星期
5000 PCS+ 5--7星期

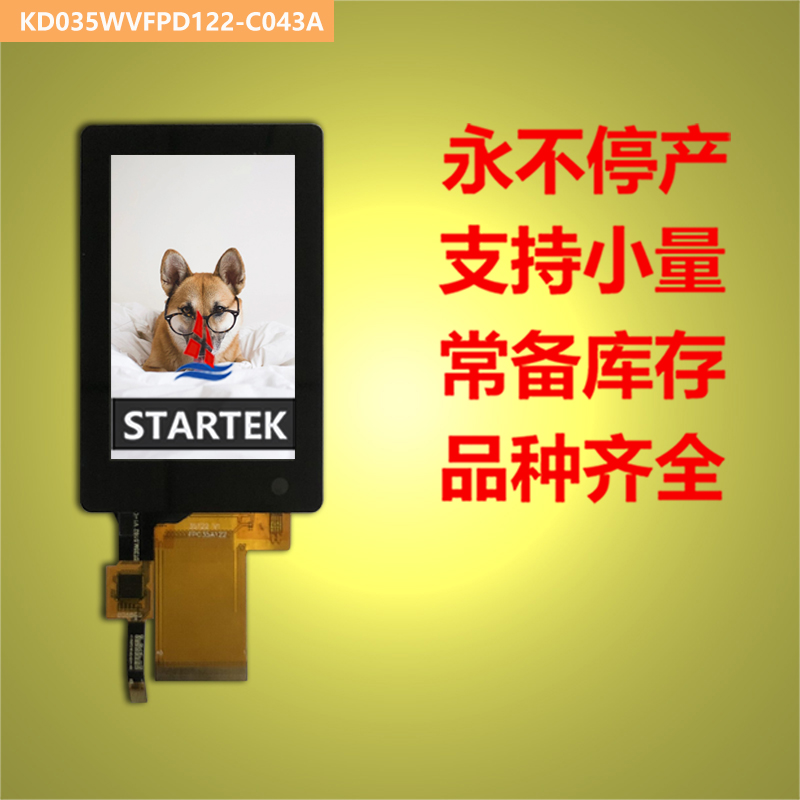

图片1 液晶显示屏工作正面图

图片2 液晶显示屏非工作状态下的正面图

图片3 液晶显示屏背面图

图4-7 是IPS与普通TFT显示效果对比图

图片8:转接板，用于快速点亮LCD

图片9:连接器，用于连接LCD与PCB

ISO9001：质量体系认证证书

产线

测试设备

1.怎样理解常备库存？

公司规定每款产品必须有1000—5000片库存。

当库存量小于1000片时，立即投料生产。当库存高于5000片时，生产会停止。

适当的库存能很快的满足客户的样品需求和小批量需要，有力的支持客户的研发和反复试产。

适当的库存也是品质的保证。生产库存比生产订单有更多的时间，我们有足够的时间去检验，有足够的时间去关注生产的方方面面。产品到客户的手中出了问题，也可以用库存去替换。

适当的库存还可以降低成本。旺季时生产订单，淡季时生产库存，这样可以最大限度的利用人工和产能，另外，淡季时材料成本偏低，这个时候产品的成本是偏低的。

2.柯达科怎样做到永不停产？

产品之所以停产主要是因为原材料停产。

针对原材料停产，公司以一整年的需求量一次性备料，这样原料订购往往会形成一个很大订单，这个订单足以让供应商重新开动机器重新生产。

另外，我们还可以开发替代方案。产品在结构和功能跟原产品完全一样，客户只是在软件上做很小改动。

例如：ILI9325C四年前供应商就停止供货，但由于我们整年一次性备料的订单还很大，供应商已经专门为我们生产多次，现在还在正常供货。

再如：3.0寸240*400面板停产，我们找新的供应商重新开发面板，重新制定合作条件，这一产品又重新开始正常供货。

柯达科注重与供应商维持良好的合作关系，能够通过特殊的渠道获得稳定的原材料资源，确保自己的产品不停产。

液晶显示模块行业做到长期供货，永不停产很难，但柯达科至今没有让一个客户为此失望过。

客户一旦选择我们，我们就一定会给客户供货到底。始乱终弃，唯利是图不是柯达科的人品。长期合作，彼此信任才是我们追求的目标。

3.怎样理解支持小量？

客户的订购量是根据客户端市场需求而来的，我们没有能力决定市场的需求量，所以我们无权要求客户一定要订购多少，故公司没有对起订量进行限制。

由于我们的产品总是有一定量的库存的，无需为小量进行生产，故我们是有能力支持小量的。

订单量小，价格会高些。

4.怎样理解品种齐全？

我们爱逛沃尔玛等大超市，而不愿意去便利店，是因为沃尔玛产品类别多。

我们产品类别能吸引客户，方便客户选型，为客户提供一站式服务。

5.柯达科会倒闭吗？

柯达科不会倒闭。

柯达科的客户多，分布的行业广泛。尽管有些行业大起大落，但柯达科的订单量总是稳定的。

柯达科的大部分客户来自医疗和工业设备行业，这些行业本身就具有很强的生命力。这些行业不少客户跟我们签订了十多年的供货协议。

柯达科拥有10年的现金储备，并且严格控制公司规模，只有在确保现金流能够满足公司在0订单的情况下还能维持10年的前提下，才会考虑扩大规模。

柯达科有很强战略思维。我们有一年的工作计划，5年的发展计划和目标，10年的发展计划和目标，甚至50年的发展计划和目标。

6.柯达科是怎样保证品质的？

柯达科通过ISO9001质量体系认证，ISO原理在实际运作中得到充分的贯彻落实。产品质量从设计，来料，生产工艺，设备，生产管理，检测处处把关，严防死守，杜绝客户不良品的产生和流通。

另外，我们每款产品都有100多个客户，一个产品经过100多个客户在实际应用中得到认证，品质是可靠的。

我们的产品采用的汽车行业标准，充分的注重了产品抗高温和抗震动性能，特别注意产品应用后期的稳定性。产品在生产线上出现的不良并不可怕，可怕的产品销售后在消费者手中的不良，处理这种不良的成本最高，连带范围最广，为了杜绝这种事情发生，柯达科采用了最严格的产品检验标准。

7.柯达科产品的价格为什么偏高？

产品的质量分3个等级：1.消费级 2.工业级 3.汽车级

柯达科的产品质量定位在车规上，作为车规的产品，需要有较强的抗震，抗高温的性能以及极低售后返修率，要求5年甚至10年工作无故障。要做到这一点，我们必须使用最好材料，最严格的生产管理，使用最昂贵的生产设备。因此，成本相对高些。

我们价格高只是体现在零散的小订单上。如果客户的订单量大，或者合作关系稳定，累计订单量大，客户提出要求，通过洽谈也可以获得比较优惠的价格。

8.最快能何时交样品？

绝大多数情况下当天就能提供样品。

（→点击产品型号进入详情页面）

尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸	特点
1.8”	KD018C-1	128*160	16 MCU	240	12H	35.6047.003.50	28.02*35.04
	KD018C-1A	128*160	8 MCU	180	12H	35.6047.003.60	28.02*35.04
	KD018C-2	128*160	MCU/SPI/RGB	240	12H	34.0047.002.40	28.032*35.04
	KD018C-2-TP	128*160	MCU/SPI/RGB	200	12H	34.0047.002.40	28.032*35.04	RTP
2.0”	KD020C-1 V2	176*220	8 MCU	240	12H	38.4051.402.35	31.70*39.6
	KD020C-1-TP V2	176*220	MCU/SPI/RGB	200	12H	38.4051.403.74	31.70*39.6	RTP
	KD020C-2A	176*220	MCU/SPI/RGB	200	12H	38.4051.402.35	31.68*39.60
	KD020C-2A-TP	176*220	MCU/SPI/RGB	180	12H	38.4051.403.56	31.68*39.60	RTP
2.2”	KD022C-1 V3	240*320	8 MCU	240	12H	41.7056.162.60	33.48*44.64
	KD022C-2A	240*320	8/16 MCU	200	12H	41.7056.162.60	33.48*44.64
	KD022C-2A-TP	240*320	8/16 MCU	200	12H	41.7056.163.80	33.48*44.64	RTP
	KD022C-2B	240*320	3SPI/RGB	200	12H	41.7056.162.60	33.48*44.64
	KD022C-2B-TP	240*320	3SPI/RGB	200	12H	41.7056.163.80	33.48*44.64	RTP
	KD022C-2C	240*320	4SPI/RGB	200	12H	41.7056.162.60	33.48*44.64
	KD022C-2C-TP	240*320	4SPI/RGB	200	12H	41.7056.163.80	33.48*44.64	RTP
尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸	特点
2.3”	KD023C-1	320*240	MCU/SPI/RGB	240	12H	52.3546.352.60	46.75*35.06
	KD023C-1A	320*240	MCU/SPI/RGB	240	12H	51.9545.952.45	46.75*35.06
	KD023C-1-TP	320*240	MCU/SPI/RGB	200	12H	52.3546.353.80	46.75*35.06	RTP
2.4”	KD024C-1 V4	240*320	8/16 MCU	240	12H	42.7260.262.60	36.72*48.96
	KD024C-1-TP V4	240*320	8/16 MCU	200	12H	42.7260.263.80	36.72*48.96	RTP
	KD024D-2	240*320	8/16 MCU	250	12H	42.7260.262.60	36.72*48.96
	KD024D-2-TP	240*320	8/16 MCU	200	12H	42.7260.263.80	36.72*48.96	RTP
	KD024B-3C	240*320	16 MCU	350	ALL	42.7260.262.10	36.72*48.96	IPS
	KD024B-3C-TP	240*320	16 MCU	350	ALL	42.7260.263.50	36.72*48.96	IPS, RTP
	KD024C-4	240*320	MCU/SPI/RGB	250	12H	42.7260.262.60	36.72*48.96
	KD024C-4-TP	240*320	MCU/SPI/RGB	250	12H	42.7260.263.80	36.72*48.96	RTP
	KD024FM-1B	240*320	MCU/SPI/RGB	450	ALL	42.7260.262.10	36.72*48.96	IPS
	KD024FM-1B-TP	240*320	MCU/SPI/RGB	450	ALL	42.7260.263.30	36.72*48.96	IPS, RTP
尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸	特点
2.6”	KD026FM-1	240*320	MCU/SPI/RGB	550	ALL	46.0064.002.30	39.60*52.80	IPS
2.6”	KD026FM-1-TP	240*320	MCU/SPI/RGB	450	ALL	46.0064.002.40	39.60*52.80	IPS, RTP
2.8”	KD028C-1A	240*320	8/16 MCU	240	12H	50.5069.702.90	43.20*57.60
	KD028C-1A-TP	240*320	8/16 MCU	200	12H	50.5069.704.10	43.20*57.60	RTP
	KD028C-1B	240*320	3SPI/RGB	240	12H	50.5069.702.90	43.20*57.60
	KD028C-1B-TP	240*320	3SPI/RGB	200	12H	50.5069.704.10	43.20*57.60	RTP
	KD028C-1D	240*320	4SPI/RGB	240	12H	50.5069.702.90	43.20*57.60
	KD028C-1D-TP	240*320	4SPI/RGB	200	12H	50.5069.704.10	43.20*57.60	RTP
	KD028FM-1	240*320	MCU/SPI/RGB	450	ALL	50.5069.702.70	43.20*57.60	IPS
	KD028FM-1-TP	240*320	MCU/SPI/RGB	450	ALL	50.5069.703.80	43.20*57.60	IPS, RTP
3.0”	KD030C-1 V3	240*400	8/9/16/18MCU	220	12H	45.0477.002.60	38.88*64.80
	KD030C-1-TP V3	240*400	8/9/16/18MCU	200	12H	45.0477.003.70	38.88*64.80	RTP
	KD030C-2	240*400	MCU/SPI/RGB	500	12H	45.0477.002.40	38.88*64.80
	KD030C-2-TP	240*400	MCU/SPI/RGB	400	12H	45.0477.003.50	38.88*64.80	RTP
	KD030C-3	240*400	8/9/16/18MCU	250	12H	45.0477.002.60	38.88*64.80
	KD030C-3-TP	240*400	8/9/16/18MCU	250	12H	45.0477.003.80	38.88*64.80	RTP
尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸	特点
3.2”	KD032C-1	240*320	16/18 MCU	240	9H	57.0478.703.10	48.60*64.80
	KD032C-2	240*320	MCU/SPI/RGB	240	9H	57.0478.703.10	48.60*64.80
	KD032C-2-TP	240*320	MCU/SPI/RGB	200	9H	57.0478.704.30	48.60*64.80	RTP
	KD032C-6	240*320	MCU/SPI/RGB	300	12H	57.0478.952.7	48.60*64.80
	KD032C-6-TP	240*320	MCU/SPI/RGB	240	12H	57.0478.953.8	48.60*64.80	RTP
	KD032FM-1	240*320	MCU/SPI/RGB	400	ALL	57.0478.953.0	48.60*64.80	O-film
	KD032FM-1-TP	240*320	MCU/SPI/RGB	400	ALL	57.0478.954.2	48.60*64.80	O-film, RTP
尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸	Feature
3.5’	KD035C-1 V4	320*240	MCU/SPI/RGB	250	6H	78.0264.853.10	70.08*52.56
	KD035C-1-TP V4	320*240	MCU/SPI/RGB	250	6H	78.0264.854.40	70.08*52.56	RTP
	KD035C-3A	320*240	MCU/SPI/RGB	240	12H	78.1064.903.3	70.08*52.56
	KD035C-3A-TP	320*240	MCU/SPI/RGB	200	12H	78.1064.904.40	70.08*52.56	RTP
	KD035C-4 V2	320*480	MCU/SPI/RGB	240	12H	55.5084.962.55	48.96*73.44
	KD035C-4-TP V2	320*480	MCU/SPI/RGB	200	12H	55.5084.963.75	48.96*73.44	RTP
	KD035C-4-CTP V2	320*240	MCU/SPI/RGB	220	12H	69.2094.964.85	48.96*7.44	CTP
	KD035FM-7	320*480	MCU/SPI/RGB	500	ALL	54.5883.572.10	48.96*73.44	IPS
	KD035FM-7-TP	320*480	MCU/SPI/RGB	420	ALL	54.5883.573.59	48.96*73.44	IPS, RTP
	KD035FM-7-CTP	320*480	MCU/SPI/RGB	380	ALL	69.2094.963.93	48.96*73.44	IPS, CTP
	KD035FM-9	320*480	MCU/SPI/RGB	550	ALL	54.5883.572.10	48.96*73.44	IPS
	KD035FM-9-TP	320*480	MCU/SPI/RGB	480	ALL	54.5883.573.39	48.96*73.44	IPS, RTP
	KD035C-10	320*240	16/18/24RGB	250	12H	76.8463.843.27	70.08*52.56
	KD035C-10-TP	320*240	16/18/24RGB	250	12H	76.8463.844.47	70.08*52.56
	KD035C-11	320*480	MCU/SPI/RGB	180	12H	55.5084.962.55	48.96*73.44
	KD035C-11-TP	320*480	MCU/SPI/RGB	150	12H	55.5084.962.55	48.96*73.44
	KD035C-10F	320*240	16/18/24RGB	400	ALL	76.8463.843.27	70.08*52.56	O-film
	KD035C-10F-TP	320*240	16/18/24RGB	380	ALL	76.8463.844.47	70.08*52.56	O-film, RTP
	KD035C-10F-CTP	320*240	16/18/24RGB	380	ALL	90.1074.905.27	70.08*52.56	O-film, CTP
	KD035C-10H	320*240	16/18/24RGB	350	12H	76.8463.843.27	70.08*52.56
	KD035C-10H-TP	320*240	16/18/24RGB	320	12H	76.8463.844.47	70.08*52.56	RTP
	KD035C-10H-CTP	320*240	16/18/24RGB	350	12H	90.1074.905.27	70.08*52.56	CTP
	KD035C-16	480*854	16/18/24RGB	450	12H	49.288.92.6	43.20*79.86
	KD035C-16-TP	480*854	16/18/24RGB	430	12H	49.288.93.8	43.20*79.86	RTP
尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸	特点
4.0”	KD040C-2	480*800	MCU/SPI/RGB	400	12H	58.3497.502.50	51.84*86.40
	KD040C-2-TP	480*800	MCU/SPI/RGB	320	12H	58.3497.503.70	51.84*86.40	RTP
	KD040FM-1A	480*800	8/9/16/18MCU	450	ALL	58.2698.102.20	51.84*86.40	IPS
	KD040FM-1A-TP	480*800	8/9/16/18MCU	380	ALL	58.2698.103.40	51.84*86.40	IPS, RTP
4.3”	KD043FM-2B	480*800	3SPI/RGB	400	ALL	62.66105.952.20	56.16*93.60	IPS
	KD043FM-2B-TP	480*800	3SPI/RGB	400	ALL	62.66105.953.70	56.16*93.60	IPS, RTP
	KD043FM-2B-CTP	480*800	3SPI/RGB	350	ALL	76.06114.254.53	56.16*93.60	IPS, CTP
	KD20043 V03	480*272	8/16 MCU	240	6H	105.567.24.5	95.04*53.86
	KD20043-TP V03	480*272	8/16 MCU	200	6H	105.567.25.6	95.04*53.86	RTP
	KD043C-1A	480*272	8/16/18/24RGB	350	12H	105.4767.152.86	95.04*53.86
	KD043C-1A-TP	480*272	8/16/18/24RGB	320	12H	105.4767.154.00	95.04*53.86	RTP
	KD043C-1A-CTP	480*272	8/16/18/24RGB	350	12H	116.0077.205.19	95.04*53.86	CTP
	KD043C-1B	480*272	8/16/18/24RGB	320	12H	105.4767.152.86	95.04*53.86
	KD043C-1B-TP	480*272	8/16/18/24RGB	300	12H	105.4767.154.00	95.04*53.86	RTP
	KD043C-1C	480*272	8/16/18/24RGB	320	12H	105.4767.152.86	95.04*53.86
	KD043C-1C-TP	480*272	8/16/18/24RGB	300	12H	105.4767.154.00	95.04*53.86	RTP
尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸	特点
5.0”	KD050D-1	800*480	24RGB	300	6H	120.775.82.7	110*68
	KD050D-1-TP	800*480	24RGB	220	6H	120.775.83.9	110*68	RTP
	KD20050	800*480	8/16 MCU	240	6H	120.775.85.0	110*68
	KD20050-TP	800*480	8/16 MCU	200	6H	120.775.86.2	110*68	RTP
	KD050C-1A	800*480	16/18/24 RGB	350	12H	120.775.83.1	108.00*64.80
	KD050C-1A-TP	800*480	16/18/24 RGB	320	12H	120.7075.804.15	108.00*64.80	RTP
	KD050C-1A-CTP	800*480	16/18/24 RGB	320	12H	131.0088.005.38	108.00*64.80	CTP
	KD050FM-1	480*854	16/18/24 RGB	500	ALL	67.56122.352.6	61.56*109.53	IPS
	KD050FM-1-TP	480*854	16/18/24 RGB	500	ALL	67.56122.353.8	61.56*109.53	IPS, RTP
尺寸	型号	分辨率	接口	亮度	视角	外形尺寸	点阵区尺寸
7.0”	KD070C-2	800*480	24RGB	240	6H	164.91005.7	154.08*85.92
	KD070C-2-TP	800*480	24RGB	200	6H	164.91007.0	154.08*85.92	RTP
	KD070C-2-CTP	800*480	24RGB	200	6H	177.12108.865.8	154.08*85.92	CTP
	KD070C-3	1024*600	40pin LVDS	350	All	165.75105.392.45	153.60*90.00	O-film
	KD070C-4	800*480	16/18/24RGB	450	6H	165.00100.005.8	154.08*85.92
	KD070C-4-TP	800*480	16/18/24RGB	430	6H	165.00100.007.3	154.08*85.92	RTP
	KD070C-4-CTP	800*480	16/18/24RGB	430	6H	177.1286.927.6	154.08*85.92	CTP
	KD20070	800*480	8/16 MCU	240	6H	1651046.7	153.6*86.64
	KD20070-TP	800*480	8/16 MCU	200	6H	1651047.9	153.6*86.64	RTP
8.0”	KD080FM-1	1024*768	40pin LVDS	350	ALL	1741362.45	162.05*121.54	IPS
	KD080C-4	800*600	24RGB	240	6H	1831415.6	162.00*121.50
	KD080C-4-TP	800*600	24RGB	240	6H	1831417.1	162.00*121.50	RTP
	KD080C-5	1024*768	40pin LVDS	320	6H	1741362.8	162.05*121.53
	KD080C-6	800*480	50pin 24RGB	450	6H	192.8116.96.4	176.64*99.36
9.0”	KD090C-2	800*480	50pin 24RGB	250	6H	211.1126.55.9	198.00*111.70
10.0”	KD101FM-1	1280*800	40pin LVDS	350	ALL	229.46149.12.50	216.96*135.60	IPS
10.0”	KD104C-1	800*600	60pin 24RGB	250	6H	228.4175.45.9	211.20*158.40
14.0”	KD140C-1	1600*900	LVDS	250	12H	320.4205.13.0	309.60*174.15
